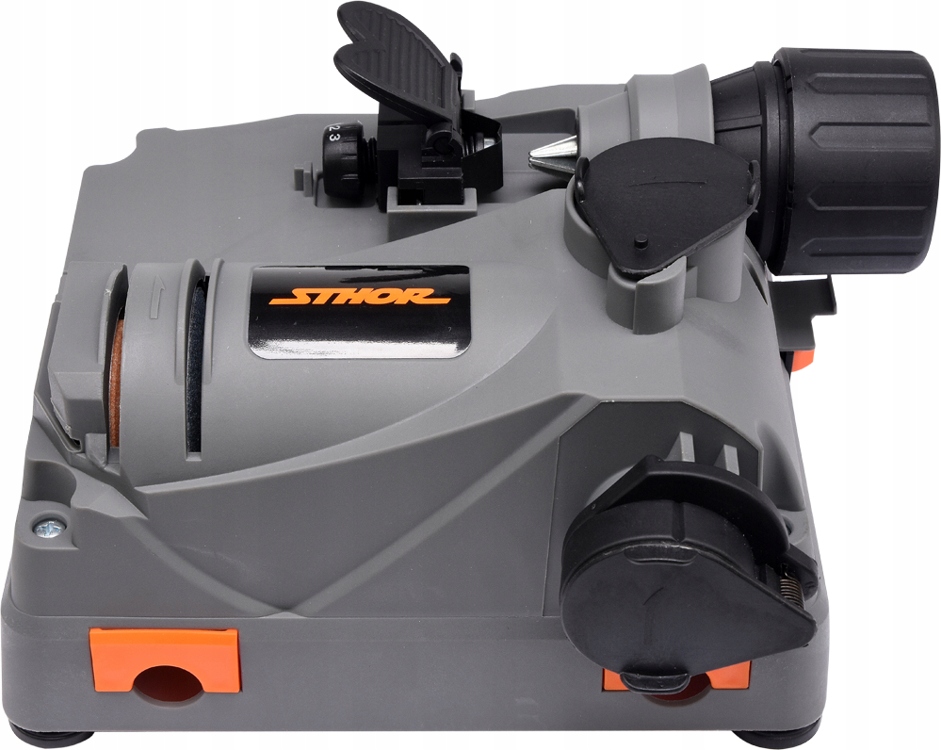

БАГАТОФУНКЦІОНАЛЬНИЙ ВАЛ 150 Вт, 5500 об / хв, ДЛЯ ГОЛІННЯ ПРОВОДУ 3-13 ММ,

опис
Багатофункціональна точилка 150 Вт для заточки стальних свердл 3 мм -13 мм, ножів, ножиць, подрібнювачів і подрібнювачів.

ТЕХНІЧНІ ДАНІ:

Мережеве напруга - 230 В

Частота мережі - 50 Гц

Номінальна потужність - 150 Вт

Номінальні оберти - 5500 хв-1

Діаметр свердла - 3 мм -13 мм

Верхній кут свердла - 118 градусів

Клас ізоляції - II

Ступінь захисту - IP20

Рівень шуму:

- звуковий тиск LpA ± KpA - 81,56 ± 3 дБ (A)

- акустична потужність LwA ± KwA - 94,56 ± 3 дБ (А)

Вага - 1,62 кг

Мета / використання

- заточування свердел для свердління в металі або універсальні свердла

- заточка ножів

- заточка ножиць

- заточка осей і ножів

за умови, що все перераховане вище вироби, виготовлені зі сталі.

використання

Перед початком робіт помістіть точило на рівну, рівну і тверду поверхню. Переконайтеся, що всі ніжки інструменту знаходяться на землі. Точилка повинна використовуватися тільки в сухих приміщеннях, без можливості доступу сторонніх осіб, особливо дітей.

ОЧИЩЕННЯ SIEKIER, НОЖІВ І НОЖИЦЬ

- Заточка сокир, ножів і ножиць повинна здійснюватися в рукавичках, захищають від порізів.

- Виберіть слот для заточування даного типу леза.

- Увімкніть точило і дочекайтеся досягнення номінальної швидкості.

- Вставити лезо у відповідний паз і потім потягніть в напрямку, протилежному напрямку обертання шліфувального круга, зазначеного на корпусі шліфувальної машини (II).

- При витягуванні прикладіть лезо до шліфувальному диску з невеликим зусиллям. Повторіть операцію кілька разів.

- Потім вимкніть точило з допомогою перемикача і від'єднайте вилку від розетки.

Увага! При заточуванні завжди тягніть лезо в напрямку, протилежному точильного каменю.

Не тягніть лезо в напрямку обертання шліфувальної пластини.

Заточка ДРИЛІ

Перед тим, як почати заточування свердла, закріпіть його у тримачі підходящим способом. Для цього натисніть на фіксатор щелеп, і вони відкриють їх (III). За допомогою ручки рукоятки встановіть діаметр трохи більше діаметра заточеного свердла, щоб забезпечити вільний рух свердла в утримувачі. Вставте її в гніздо для позиціонування свердла (IV). Слід зазначити, що свердлильний патрон має шліци, які необхідно вставити в прорізи для пазів (V). Підніміть засувку щелепи, яка захопить свердло, поверніть свердло так, щоб воно зачепилося в самому вузькому місці (VI).

Використовуйте ручку регулювання, щоб визначити кількість матеріалу, зібраного під час заточування. Поворот ручки в напрямку стрілки збільшує кількість зібраного матеріалу (VII). У разі регулярної заточування свердла, встановіть мінімальний рівень зібраного матеріалу. У випадку серйозного пошкодження свердла встановіть більш високий рівень зібраного матеріалу.

Притисніть свердло до поверхні інсталяційного штифта (VIII), а потім, затягнувши ручку ручки за годинниковою стрілкою, закріпивши свердло у тримачі (IX). Натисніть на засувку щелепи і відкрийте її, а потім витягніть ручку з прикріпленим свердлом з інсталяційного гнізда.

Підключіть точило до мережі, увімкніть точило і почекайте, поки не буде досягнута номінальна швидкість. Відкрийте кришку свердлильної головки, зсунувши її у напрямку стрілки. Вставте рукоятку за прикріпленим свердлом у гніздо, стежачи за тим, щоб виступи держателя стосувалися прорізів у гнізді (X). Почувши звук шліфування, перемістіть його в одну сторону, а інший на 5 - 10 секунд, одночасно притискаючи трохи з невеликим зусиллям на шліфувальному диску. Потім витягніть ручку з гнізда, поверніть її на 180 градусів і повторіть операцію для іншого краю свердла. Завжди заточуйте обидва краї свердла.

Увага! Кожен край має бути заточений з однаковою кількістю часу і притиснутий з однаковою силою. Це запобіжить нерівномірну заточування свердла.

У разі заточування свердел діаметром 10 мм і більше, повинен бути проведений процес шліфування поверхні свердла. Для цього після заточування, як описано вище, бурове долото має бути вставлено в шліфувальне гніздо поверхні точки свердління і акуратно притиснуто протягом декількох секунд (XI). Потім витягніть ручку з гнізда, поверніть її на 180 градусів і повторіть операцію для другої поверхні свердла.

Увага! Кожна поверхня повинна бути відполірована за однакову кількість часу і віджата з однаковим зусиллям. Це запобіжить нерівномірну заточування свердла.

Після заточування свердла ви повинні оцінити результати роботи. Якщо наконечник свердла після заточування стає синім або іншим по відношенню до природного кольору сталі, це означає перегрів поверхні і зниження тиску свердла на плиту шліфувальної машини
